4-72型离心通风机作为一般工厂及大建筑物的室内通风换气,即可用作输入气体,也可用作输出气体。空气和其它不自燃、对人体无害的、对钢铁材料无腐蚀性的气体。气体内不许有粘性物质,所含的尘土及硬质颗粒不大于150mg/m3。气体的温度:不超过80℃。
从电机一侧正视,叶轮顺时针旋转者称右旋风机,以“右”表示;叶轮逆进针旋转者称左旋风机,以“左”表示。
风机的出口位置,以机壳的出风口角度表示。4-72型风机№2.8~6出厂时均做成一种型式,使用单位根据要求再安装成所需要的位置,订货时不需注明。其中№2.8出风口位置调整范围是0°~255°,间隔是45°;№16、20出风口位置制成固定的三种0°、90°、180°,不能调整,订货时需注明。
风机的传动方式有A、B、C、D四种:4-72型风机中,№2.8~6采用A式传动,№8~12采用C、D式传动,№16~20采用B式传动。

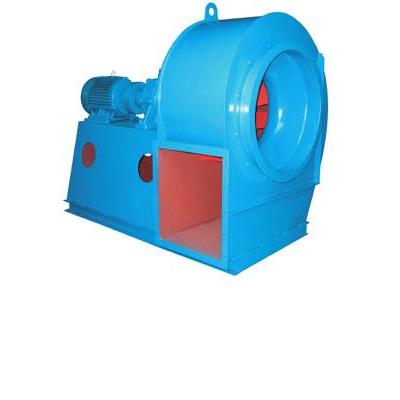

4-72型离心通风机(D式):
机号 |
转速 |
配用电机 |
流量 |
全压 |
(No) |
(r/min) |
(Kw-P) |
(m3/h) |
(Pa) |
6D |
1450 |
4-4 |
6677-13353 |
1139-724 |
6D |
960 |
1.5-6 |
4420-8841 |
498-317 |
8D |
1450 |
18.5-4 |
15826-29344 |
2032-1490 |
8D |
960 |
5.5-6 |
10478-19428 |
887-651 |
10D |
1450 |
55-4 |
40441-56605 |
3202-2532 |
10D |
960 |
18.5-6 |
26775-37476 |
1395-1104 |
12D |
960 |
45-6 |
46267-64759 |
2013-1593 |
12D |
730 |
18.5-8 |
35182-49244 |
1160-919 |
