☆风机的用途
       G4-68与Y4-68型锅炉通、引风机适用于火力发电厂中230T/h蒸气锅炉的通、引风机系统。在无其它特殊要求时，G4-73亦可用于矿井通风及一般通风。
        通风机输送的介质为空气，最高温度不得超过80°C；引风机输送的介质为烟气，最高温度不得超过250°C。
        在引风机前，必须加装除尘装置，以尽可能减少进入风机中烟气的含尘量。根据一般电厂使用情况除尘效率不得低于85%。
☆风机的型式
        1、通风机与引风机制成单吸入、各有№8～16共7个机号。
        2、从电机一端正视，叶轮顺时针旋转称为右旋风机，以“右”表示；叶轮逆时针旋转称为左旋风机，以“左”表示。
        3、风机的出负口位置，以机壳的出风口角度表示。
        4、风机传动方式为D式，均采用弹性联轴器传动。
        5、产品全称举例如下：
        G4-68№18D右90°
        Y4-68№18D左0°
        其中G、Y分别表示锅炉通风机与锅炉引风机。

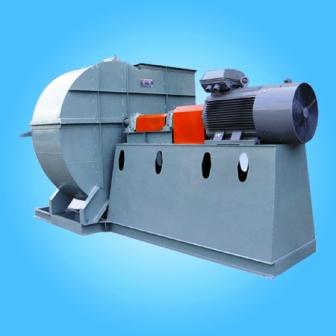

☆风机的结构
        风机主要由叶轮、机壳、进风口、调节站及传动部分组成。
        1、叶轮：由12片后倾机翼斜切型叶片焊接于弧锥形前盘与平板形后盘中间。由于采用了机翼型叶片，保证了风机高效率、低噪声、高强度。叶轮经静、动平衡校正，故运转平稳。同一机号的通、引风机叶轮结构相同。
        2、机壳：机壳是用普通钢板焊接而成的蜗形体。单吸入风机的机壳作成三种不同形式：№8～12机壳作成整体结构，不能拆开。№14～16机壳作成两开式。对引风机、蜗形板作了适当加厚以防磨损。
        3、进风口：收敛、流线型进风口制成整体结构，用螺栓固定于风机入口侧。
        4、调节门：用以调节风机流量的装置，轴向安装在进风口前面。调节范围由0°（全开）到90°（全闭）。调节门的搬把位置，从进风口方向看在右侧，右旋风朵搬把由下往上推是由全闭到全开方向；左旋风机搬把由上往下拉是由全闭到全开方向。
        为使调节门各部分正常工作，必须搞好润滑。对通风机的调节门，采用钙钠基润滑脂润滑。对引风机，因气体温度较高，润滑脂采用二硫化钼高温（260°C）润滑脂，高温运转时仍能保证润滑作用，№16以上风机在螺塞处加干油。
        5、传动部分：传动部分的主轴由优质钢制成，本风机均采用滚动轴承。轴承箱有两种形式：№8～16用整体的筒式轴承箱。轴承箱上装有温度计和油位批示器（仅引风机）。润滑油采用30号机械油，油量按油位标志实施，№8-16整体筒式轴承箱如何采用干油时，在轴承箱内滚珠一侧应加挡油板，其固定槽互通情予已制。引风机备有水冷却装置，因此，须加装输水管。耗水量随气温不同而异，一般按0.5～1m3/h考虑。

G4-68锅炉鼓风机：

机号	转速	配用电机	风量	全压
(No)	(r/min)	(Kw-P)	(m3/h)	(Pa)
8D	1450	18.5	16985-30134	2177-1481
9D	1450	30	24183-42906	2756-1873
	960	11	16011-28407	1206-824
10D	1450	55	33173-58856	3403-2315
	960	15	21963-38966	1491-1010
	730	7.5	16701-29631	863-588
11.2D	1450	90	46606-82688	4276-2903
	960	30	30856-54745	1873-1275
	730	11	23434-41629	1079-736
12.5D	1450	160	64791-114952	5325-3619
	960	45	42896-76106	2334-1589
	730	22	32619-57872	1353-912
14D	1450	250-315	91027-161499	6679-4531
	960	75-90	60266-106924	2923-1991
	730	37	45827-81307	1697-1147
16D	960	160	89960-159606	3825-2599
	730	75	68407-121367	2207-1501
	580	45	54351-96429	1393-951



Y4-68型锅炉引风机：
