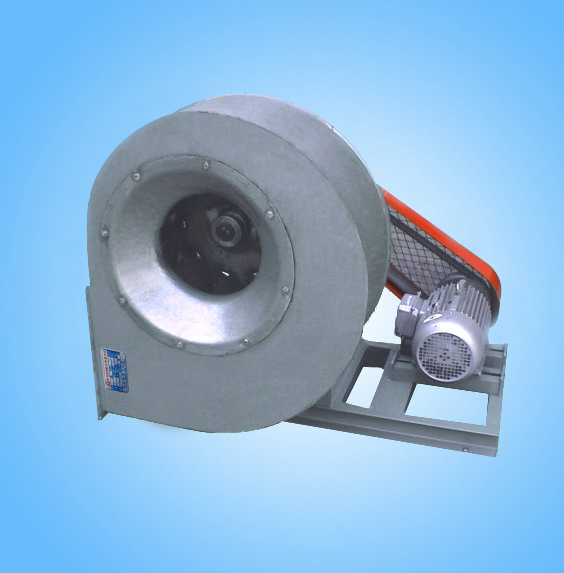

C4-73型排尘离心风机
作者：admin 发布时间：2020-02-14 19:11
型号：C4-73型排尘风机
|
用途： |
☆风机的用途
型号：C4-73型排尘风机
|
用途： |
☆风机的用途
C4-73型排尘离心通风机具有不易积尘和耐磨损的特点,适用于排送含有尘埃、木质碎屑、细碎纤维等气体(若含硬质颗粒时须在风机前加装除尘装置)，也可作为一般的通风机换气用。
☆风机的型式
1． 风机制成单吸入，机号有No.3.6C、4.5C 、5.5C等3种机号。
2． 风机制成右旋转和左旋转两种型式。从电动机一端正视，叶轮按顺时有针旋转，称为右旋转风机，以“右"表示；按逆时针旋转，称为左旋转风机，以“左"表示。
3． 风机的出风口位置，以机壳的出风口角度表示。调节范围在0°~225°之间，左右均可制成0°、45°、90°、135°、180°、225°共6种角度。
4． 风机采用三角皮带传动。用户在压力与流量上有改变的要求时，可根据性能表上的规定，自行调整。
☆风机的结构
风机主要由叶轮、进风口、机壳、传动部分与电动机组成。
1． 叶轮：由12个后倾的机翼型叶片焊接于弧锥形轮盖与平板形轮盘中间。叶片、轮盖、轮盘均采用16Mn钢制造。整个叶轮经过动静平衡校正，因此运转平稳。
2． 机壳：用普通钢板焊接成蜗形整体。叶轮的安装、拆卸在机壳的一侧进行。
3． 进风口：制成收敛式流线型整体结构。装于风机的侧面。
4． 传动部分：由主轴、轴承箱、滚动轴承、带轮等组成，主轴由优质钢制成。轴承箱为整体结构，采用滚动轴承、用润滑脂润滑。 |
|
规格： |
|
机号 |
转速 |
配用电机 |
流量 |
全压 |
|
(No) |
(r/min) |
(Kw-P) |
(m3/h) |
(Pa) |
|
3.6C |
4000 |
7.5-2 |
4250-7760 |
3138-1863 |
|
3150 |
4.0-2 |
3100-5750 |
1863-1127 |
|
2500 |
2.2-2 |
2640-4870 |
1225-735 |
|
2240 |
1.5-2 |
2380-4350 |
1029-588 |
|
1800 |
0.75-4 |
1930-3510 |
637-392 |
|
1600 |
0.75-4 |
1725-3150 |
490-294 |
|
4.5C |
3550 |
15-2 |
7400-13500 |
3922-2255 |
|
2800 |
7.5-2 |
5800-10500 |
2451-1422 |
|
1800 |
2.2-2 |
3700-6800 |
980-588 |
|
1400 |
1.1-4 |
2900-5300 |
608-362 |
|
5.5C |
2800 |
22-2 |
10600-19350 |
3667-2177 |
|
2240 |
11-2 |
8400-15350 |
2314-1372 |
|
1800 |
5.5-2 |
6800-12400 |
1471-872 |
|
1400 |
3-2 |
5260-9650 |
902-539 |
|
1120 |
1.5-2 |
4220-7700 |
578-343 |
|
☆风机的型式
1． 风机制成单吸入，机号有No.3.6C、4.5C 、5.5C等3种机号。
2． 风机制成右旋转和左旋转两种型式。从电动机一端正视，叶轮按顺时有针旋转，称为右旋转风机，以“右"表示；按逆时针旋转，称为左旋转风机，以“左"表示。
3． 风机的出风口位置，以机壳的出风口角度表示。调节范围在0°~225°之间，左右均可制成0°、45°、90°、135°、180°、225°共6种角度。
4． 风机采用三角皮带传动。用户在压力与流量上有改变的要求时，可根据性能表上的规定，自行调整。
☆风机的结构
风机主要由叶轮、进风口、机壳、传动部分与电动机组成。
1． 叶轮：由12个后倾的机翼型叶片焊接于弧锥形轮盖与平板形轮盘中间。叶片、轮盖、轮盘均采用16Mn钢制造。整个叶轮经过动静平衡校正，因此运转平稳。
2． 机壳：用普通钢板焊接成蜗形整体。叶轮的安装、拆卸在机壳的一侧进行。
3． 进风口：制成收敛式流线型整体结构。装于风机的侧面。
4． 传动部分：由主轴、轴承箱、滚动轴承、带轮等组成，主轴由优质钢制成。轴承箱为整体结构，采用滚动轴承、用润滑脂润滑。 |
|
规格： |
|
机号 |
转速 |
配用电机 |
流量 |
全压 |
|
(No) |
(r/min) |
(Kw-P) |
(m3/h) |
(Pa) |
|
3.6C |
4000 |
7.5-2 |
4250-7760 |
3138-1863 |
|
3150 |
4.0-2 |
3100-5750 |
1863-1127 |
|
2500 |
2.2-2 |
2640-4870 |
1225-735 |
|
2240 |
1.5-2 |
2380-4350 |
1029-588 |
|
1800 |
0.75-4 |
1930-3510 |
637-392 |
|
1600 |
0.75-4 |
1725-3150 |
490-294 |
|
4.5C |
3550 |
15-2 |
7400-13500 |
3922-2255 |
|
2800 |
7.5-2 |
5800-10500 |
2451-1422 |
|
1800 |
2.2-2 |
3700-6800 |
980-588 |
|
1400 |
1.1-4 |
2900-5300 |
608-362 |
|
5.5C |
2800 |
22-2 |
10600-19350 |
3667-2177 |
|
2240 |
11-2 |
8400-15350 |
2314-1372 |
|
1800 |
5.5-2 |
6800-12400 |
1471-872 |
|
1400 |
3-2 |
5260-9650 |
902-539 |
|
1120 |
1.5-2 |
4220-7700 |
578-343 |
|
